アルミチャンネル

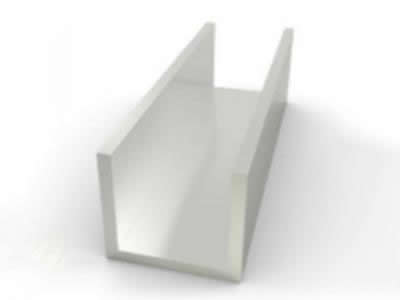

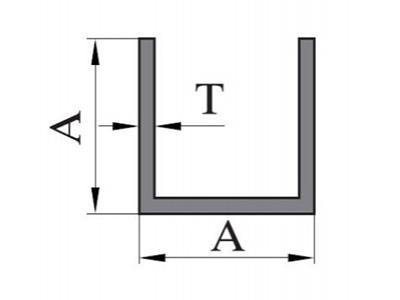

JMAは、建築資材、構造材のアルミチャンネルC型、Z型、U型などの汎用形材を幅広い寸法の形材をご用意しております。最も一般に使用されるU型は、等辺チャンネルと不等辺チャンネルに分けられます。

次のすべてのアルミ汎用形材は、U字溝用の金型をあらかじめ製作し量産に対応しています。アルミチャンネルの汎用品、異形や特殊形状など特注も承っております。

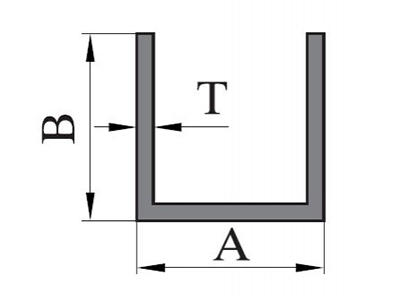

不等辺チャンネル
シリアル番号 A (mm) B (mm) T (mm) (kg/m)
JM2036 7 15 1.0(R付き) 0.102
JM2081 8.1 10 1.0(R付き） 0.075
JM2U6 11 15 1.0 0.114
JM2023 11.5 10 1.0 0.086
JM2037 12 31 3×1.3(スロット付） 0.318
JM2728 12 13 1.2 0.125
JM2055 14.9 35.3 1.5 0.362
JM2034 15 20 2.5 0.366
JM2780 18 10 1.4 0.145
JM2742 18.5 40 3.0 0.812
JM2028 19 12.7 1.8 0.215
JM2028A 19 12.7 1.8(スロット付） 0.211
JM2038 20 12 1.5 0.180
JM2078 20 33 2.5 0.593
JM2022 21 12 1.0 0.126
JM2039 25 13 1.0/1.5 0.144/0.211
JM2046 25 8 2.0(R付き) 0.22
JM2077 25 33 2.5 0.63
JM2089 25 19 3.0 0.5
JM2070 27.5 13 1.0 0.151
JM2796 28 20 1.3 0.247
JM2094 30 15 2.0 0.328
JM2110 30 20 2.0 0.387
JM2121 30 25 3.0 0.65
JM2091 31 20 2.5 0.483
JM2006 31.7 12.7 1.0 0.161
QX-CL1 34 19 3.5 0.666
JM2061 34 35 5.0 1.376
JM2115 34.8 15 2.0(R付き） 0.352
JM2052 35 30.2 4.8×4(R付き） 1.092
JM2803 37 40 4.0 1.277
JM2002 38 13 1.0 0.181
JM2029 38 20 0.9 0.201
CH108 38.1 19 2.0 0.422
JM2095 40 20 3.0 0.65
JM2095A 40 20 2.0 0.445
JM2816 42 40 3.0 1.018
JM2113 47.8 30 1.2 0.370
JM2062 49 10 1.5 0.289
JM2008 50 13 1.2/1.5 0.258/0.321
JM2033 50 6.5 2.0（スロット付） 0.343
JM2107 50 25 2.0 0.559
JM2111 50 30 4.0 1.194
JM2815 50 60 3.0 1.440
JM2065 50.8 12.7 1.0 0.217
JM2088 52 23 2.0 0.550
JM2744 54.5 38 4.0 1.433
JM2096 60 30 3.0 1.001
JM2739 60 25 1.4 0.440
JM2808 65 45 5.0 2.122
JM2765 66.5 50 3.0 1.409
JM2041 68 10 4×5(R付き） 0.967
JM2047 70 26 2.0(R付き） 0.694
JM2048 70 40 2.0(R付き） 0.859
JM2083 73 13 1.0 0.284
JM2102 73 13 1.0 0.283
JM2053 76 23 1.0/1.5 0.351/0.523
JM2056 76 19 1.5×2(R付き) 0.534
JM2106 76 33.5 1.1 0.454
JM2842 77 20 3.0 0.974
JM2101 79.6 12 1.2 0.354
JM2040 80 15 1.1 0.347
JM2042 80 18 6.0(R付き) 1.824
JM2846 80 40 2.5 1.134
JM2043 82 15 1.2 0.384
JM2079 82 13 1.0 0.31
JM2097 84.5 16 1.2 0.401
JM2123 85.5 16 1.2 0.404
JM2044 88 23 1.0 0.387
JM2058 88 13 1.0 0.328
JM2059 88 18 1.1 0.392
JM2049 92.5 26 2.0(R付き） 0.826
JM2769 93.5 30 3.7 1.582
JM2781 93.5 30 3.7 1.582
JM2800 93.7 40 3.9 1.893
JM2100 99 25 1.2 0.515
JM2015A 100 13 1.2 0.434
JM2020 100 23 1.2 0.504
JM2057 100 25 1.8 0.771
JM2068 100 50 3.0 1.703
JM2090 100 20 2.5 0.988
JM2105 102 53.5 1.4 0.846
JM2064 104.5 25 1.0 0.446
JM2812 110 50 3.0 1.792
JM2025 120 24 2.0 0.96
JM2801 123.7 40 3.9 2.236
JM2104 124 53.5 1.4 0.935
JM2032 140 90 2.0（スロット付） 1.919
JM2109 140 60 7×10（スロット付） 5.986
JM2035 150 15 1.5 0.778
JM2072 150 80 12.0 10.042
JM2064A 155 25 1.5 0.887
JM2073 160 50 12(R付き） 8.286
JM2073A 160 75 12(R付き） 10.072
JM2092 172 4.5 2.5 1.287
JM2063 185 70 10×15(R付き） 10.694
JM2067 230 75 5.0(R付き) 5.412
JM2075 347 120 20.0 32.025
シリアル番号 高さ(B) 幅(A) 厚さ(T) 重量
(mm) (mm) (mm) (kg/m)
JM2036 15 15 1.0 (R付き) 0.102
JM2081 8.1 10 1.0 (R付き) 0.075
JM2U6 11 15 1 0.114
JM2023 11.5 10 1 0.086
JM2037 12 31 3×1.3 (スロット付) 0.318
JM2728 12 13 1.2 0.125
JM2055 14.9 35.3 1.5 0.362
JM2034 15 20 2.5 0.366
JM2780 18 10 1.4 0.145
JM2742 18.5 40 3 0.812
JM2028 19 12.7 1.8 0.215
JM2028A 19 12.7 1.8 (スロット付き) 0.211
JM2038 20 12 1.5 0.18
JM2078 20 33 2.5 0.593
JM2022 21 12 1 0.126
JM2039 25 13 1.0/1.5 0.144/0.211
JM2046 25 8 2.0 (R付き) 0.22
JM2077 25 33 2.5 0.63
JM2089 25 19 3 0.5
JM2070 27.5 13 1 0.151
JM2796 28 20 1.3 0.247
JM2094 30 15 2 0.328
JM2110 30 20 2 0.387
JM2121 30 25 3 0.65
JM2091 31 20 2.5 0.483
JM2006 31.7 12.7 1 0.161
QX-CL1 34 19 3.5 0.666
JM2061 34 35 5 1.376

注：断面、シリアル番号、寸法、重量はあくまでも参考値です。

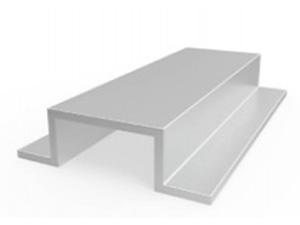

U型、C型、Z型、スライド、ハット型、ナットなど多種多様のアルミチャンネルとそのカスタマイズを製作いたします。

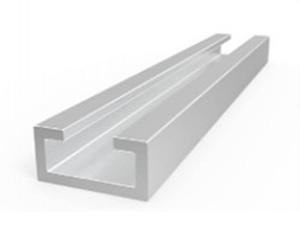

  • C 型/スライドトラック

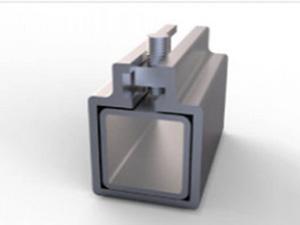

  • ナット
  • ナット

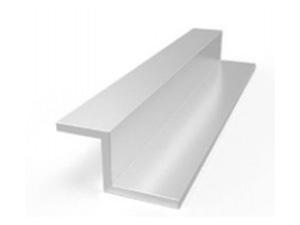

  •  Z 型
アルミ加工の専門である私たちは低価格高品質のアルミ押出材を提供いたします。お見積り、ご相談をお待ち申し上げます。
